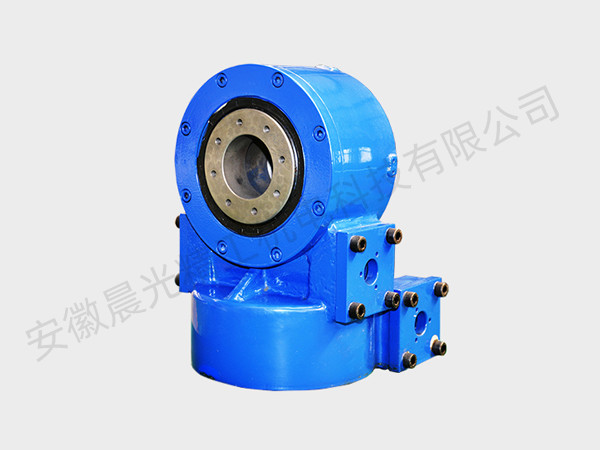

产品特性:
1.立卧一体结构应用在太阳能跟踪发电可同时实现方位角及俯仰角的转动,且互不干涉,具有传动精度高、无噪音等特点。
2. 产品采用盲孔设计和骨架油封密封结构,密封性能可靠,密封处可避免阳光直接照射,能有效防尘、防水,防护等级可达IP65,适合户外使用。
3.用专用的机床设备生产环面蜗杆,多齿接触,传递较大的转矩,能够承受更大的轴向力、径向力及倾翻力矩。
4.产品设计采用国内外通用尺寸,方便后期替换。
5.采用整体结构设计,比分体组合式具有更好的稳定性能。
应用范围:
1.主要用于太阳能跟踪系统方位及俯仰角度的旋转。
2.应用于双轴跟踪系统如光伏和聚光光伏,塔式定日镜,碟式发电等。
应用优势:
1.产品表面经多道工序二次静电喷粉处理,使用环氧富锌底粉及环氧树脂面粉,极大提高了产品抗腐蚀、抗老化能力。中性盐雾试验1000小时以上。
2.回转支承滚道及齿轮齿面经淬火处理,硬度高,刚性强。
3.使用寿命可达25年。
5.具有自锁功能,提高了使用安全性。
6.传动精度可达1毫弧度(1mrad)。
7.产品基于免维护宗旨开发,维护量极小。
8.产品承受的负载及倾翻力矩,大于市场同类产品。
9. 产品经高低温试验,耐温差能力强。
10.采用国家高新科技石墨烯合成润滑脂,其寿命及散热效率远超普通润滑脂。
11.采用环面蜗杆设计,多齿接触、承载较大的输出转矩。
性能参数对照表:
规格型号 | 减速比 | 输出转矩KN.M | 倾覆力矩KN.M | 保持力矩KN.M | 轴向载荷(静)KN | 轴向载荷(动)KN | 径向载荷KN(静) | 径向载荷KN(动) | 精度 | 自锁 | 重量(KG) | 效率 |
3" | 62 | 0.4 | 0.5 | 2.1 | 14.7 | 4.8 | 8.3 | 4.2 | 0.15 | Yes | 21 | 40% |
5" | 62 | 0.6 | 6 | 5 | 45 | 13.8 | 22.6 | 11.8 | 0.15 | Yes | 32 | 40% |
7" | 71 | 1.2 | 9.489 | 10.06 | 133 | 32 | 53 | 28 | 0.15 | Yes | 54 | 40% |
9" | 61 | 6.5 | 31.5 | 36 | 338 | 81 | 120 | 61 | 0.15 | Yes | 88 | 40% |
14" | 85 | 8 | 47.46 | 45 | 553 | 133 | 220 | 117 | 0.15 | Yes | 214 | 40% |
17" | 102 | 10 | 94.992 | 65.6 | 970 | 235 | 390 | 205 | 0.15 | Yes | 315 | 40% |
21" | 125 | 15 | 152.38 | 105 | 1598 | 360 | 669.2 | 320 | 0.15 | Yes | 481 | 40% |
