详细说明:


产品简介:

三排柱式回转支承(S系列) 具有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切的加以确定.能够同承受各种载荷,是四种产品中承载能力较大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机、港口起重机、钢水运转台及大吨位汽车起重机等机械上。

产品参数:

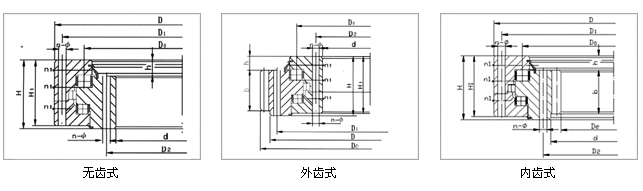

序号 基本型号 外形尺寸 安装尺寸 结构尺寸 齿轮参数 外齿参数 内齿参数 参考重量kg
SWA
SNA
外齿式 内齿式 H 外齿式 内齿式 n 通孔 螺纹孔 n1 H1 h b x m D e Z D e Z 外齿


内齿


D d D d D1 D2 D1 D2 A型 B.C.D型
φ φ T
1 1000.20 1156 854 1146 844 128 1106 906 1094 894 28

26

24 45 4 4 10 98 +0.5 10 1210 118 790 80 426 418
2 1120.20 1280 974 1266 964 128 1226 1026 1214 1014 32 26 24 45 4 4 10 98 +0.5 12 1344 109 900 76 478 470
3 1250.20 1410 1104 1396 1094 128 1356 1156 1344 1144 36 26 24 45 4 4 10 98 +0.5 12 1476 120 1032 87 540 524
4 1400.20 1560 1254 1546 1240 128 1506 1306 1494 1294 36 26 24 45 4 4 10 98 +0.5 14 1638 114 1162 84 626 614
5 1600.20 1760 1454 1746 1444 128 1706 1506 1694 1494 40 26 24 45 4 4 10 98 +0.5 14 1834 128 1372 99 708 686
6 1600.25 1790 1418 1782 1400 148 1726 1484 1716 1474 32 33 30 56 4 8 10 110 +0.5 14 1862 130 1330 96 992 966
7 1800.25 2000 1618 1982 1600 148 1926 1684 1916 1674 36 33 30 56 6 8 10 110 +0.5 16 2080 127 1520 96 1121 1096
8 2000.25 2190 1818 2182 1810 148 2126 1884 2116 1874 44 33 30 56 6 8 10 110 +0.5 16 2272 139 1728 109 1211 1196
9 2240.25 2430 2058 2422 2040 148 2366 2124 2356 2114 48 33 30 56 6 8 10 110 +0.5 18 2520 137 1944 109 1373 1396
10 2500.25 2700 2318 2682 2310 148 2626 2384 2616 2374 54 33 30 56 6 8 10 110 +0.5 18 2790 152 2214 124 1561 1532
11 2240.32 2464 2022 2458 2000 182 2394 2100 2380 2086 40 39 36 66 6 10 10 130 +0.5 18 2556 139 1908 107 1968 2002
12 2500.32 2730 2282 2718 2270 182 2654 2360 2640 2346 44 39 36 66 6 10 10 130 +0.5 18 2826 154 2178 122 2245 2199
13 2800.32 3040 2582 3018 2560 182 2954 2660 2940 2646 48 39 36 66 6 10 10 130 +0.5 20 3140 154 2460 124 2566 2526
14 3150.32 3380 2932 3368 2920 182 3304 3010 3290 2996 56 39 36 66 8 10 10 130 +0.5 20 3480 171 2820 142 2316 2788
15 2800.40 3040 2562 3038 2560 220 2962 2640 2960 2638 56 39 36 66 8 10 10 160 +0.5 20 3140 154 2460 124 3264 3213
16 3150.40 3380 2912 3388 2910 220 3312 2990 3310 2988 64 39 36 66 8 10 10 160 +0.5 22 3498 156 2794 128 3740 3683
17 3550.40 3780 3312 3788 3300 220 3712 3390 3710 3388 72 39 36 66 8 10 10 160 +0.5 22 3894 174 3190 146 4175 4171
18 4000.40 4240 3762 4238 3750 220 4162 3840 4160 3838 84 39 36 66 8 10 10 160 +0.5 24 4368 179 3624 152 4801 4810
19 3150.50 3430 2884 3416 2870 268 3340 2974 3326 2960 56 45 42 80 8 14 10 190 +0.5 24 3552 145 2736 115 5176 5072
20 3550.50 3840 3284 3816 3270 268 3740 3374 3726 3360 64 45 42 80 8 14 10 190 +0.5 24 3960 162 3144 132 5798 5816
21 4000.50 4290 3734 4266 3720 268 4190 3824 4176 3810 72 45 42 80 8 14 10 190 +0.5 24 4416 181 3600 151 6544 6512
22 4500.50 4780 4234 4766 4220 268 4690 4324 4676 4310 84 45 42 80 8 14 10 190 +0.5 24 4896 201 4104 172 7280 7302
23 5000.50 5280 4734 5266 4710 268 5190 4824 5176 4810 96 45 42 80 8 14 10 190 +0.5 24 5400 222 4584 192 8080 8098


⑴--回转支承结构型式 S:三排柱式

⑵--传动型式代号 W:外齿式,N:内齿式,U:无齿式

⑶--安装孔型式代号 A:内、外圈安装孔均为通孔 B:内、外圈安装孔均为螺孔 C:外圈安装孔为螺孔,内圈为通孔 D:外圈安装孔为通孔,内圈为螺孔

⑷--上排滚道中心直径,mm ⑸--上排滚动体直径,mm
